HDMI+USB2.0+双向音频+双向RS232+红外无压缩高速KVM延长器

YK-IPH120-4USB

点击图片查看大图

产品简介

YK-IPH120-4USB是广州邮科采用先进的4K高速视频处理技术设计的KVM延长器，能通过单根网线把HDMI视频、独立音频、麦克、USB2.0延长到远端，并且还可以同时传输RS232串口信号。

产品介绍

产品特征

技术参数

组网应用

YK-IPH120-4USB 是广州邮科采用先进的4K高速视频处理技术设计的KVM延长器，能通过单根网线把HDMI视频、独立音频、麦克、USB2.0延长到远端，并且还可以同时传输RS232串口信号，用于与触摸屏、云台、电子白板等设备控制的远距离传输，IR红外信号可以对DVD、机顶盒等设备的红外远程控制。最远传输距离120米，用户可以在远端控制使用计算机，图像效果清晰自然，支持分辨率高达4K×2K。

本产品可应用在安防监控、多媒体信息发布、视频会议、多媒体教室、主机集中管理、大屏幕广告，教育系统，拼接系统等。

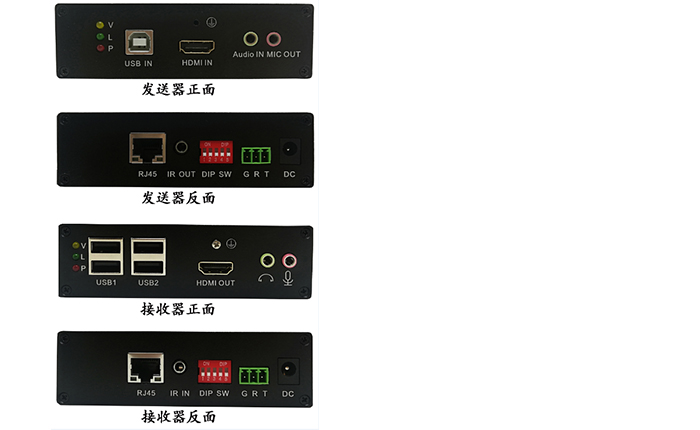

产品接口图

1. 采用数字无压缩传输，图像清晰且抗干扰能力强；

2. 支持多种分辨率，最高可达4K×2K@30HZ；

3. 支持HDMI1.4，支持3D；

4. 支持EDID的透传，能够兼容不同品牌显示输出设备；

5. 支持USB2.0协议， USB设备兼容性好，多达4个USB接口，支持USB键鼠、高清摄像头、手机充电及拷贝数据、移动存储设备、触摸屏等，大电流设计，不会掉线，方便用户使用；

6. 支持音频的双向传输；

7. 支持串口的双向传输；

8. 红外、串口、音频功能（选配）。

功能	输入信号数	发送器：1路(HDMI、USB、RS232、AUDIO) 接收器：1路(MIC、IR）
	输出信号数	发送器：1路(MIC、IR) 接收器：1路(HDMI、RS232、AUDIO)，4路USB
	传输距离	直连：0-120米
视频传输性能及接口部分	视频输入/输出接口	HDMI
	支持HDMI版本	HDMI1.4
	支持HDCP版本	HDCP1.2
	HDMI分辨率	最高支持4K×2K@30HZ
	支持视频色彩格式	24位/深色30位/深色36位
	支持音频格式	DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD
	输入输出TMDS信号	0.5-1.5Vp-p(TTL)
	输入输出DDC信号	5Vp-p(TTL)
USB	接口	发送器：B型接收器：A型
USB	协议	支持USB2.0
音频	接口	3.5mm立体声音频插座
串口	接口	工业接线端子
串口	模式	双向传输
红外遥控性能及接口	遥控接口	3.5mm音频插座
红外遥控性能及接口	遥控接口信号	红外控制信号
网口	RJ-45	Cat5E/Cat6
属性	尺寸（长×宽×高）	发送器: 131mm×93mm×32mm 接收器: 131mm×93mm×32mm
	外壳	铝壳
	颜色	黑色
	毛重	1Kg
电源部分	适应电压范围	DC9V-12V/2A
	发送器功耗	3W
	接收器功耗	3W
操作环境	工作温度	-15℃-55℃
	存储温度	-40-80℃
	湿度	0-95% (无凝结）

1.【一对一安装示意图】
